微波等離子表面處理設備在半導體行業中的應用優勢有哪些？
文章導讀：微波等離子表面處理設備在半導體行業中具有多方面的應用優勢，主要體現在高效性、精確性、兼容性等方面，幫助客戶解決表面處理難題。

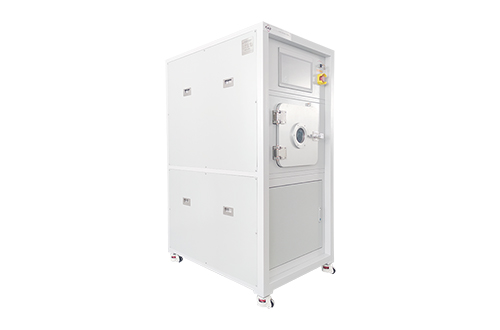

微波等離子表面處理設備（等離子清洗機）在半導體行業中具有多方面的應用優勢，主要體現在高效性、精確性、兼容性等方面，以下是具體介紹：
1、高效處理
快速去除光刻膠：在光刻工藝后，微波等離子表面處理設備能夠快速且徹底地去除光刻膠。相比傳統的濕法化學清洗，它利用等離子體中的高活性粒子與光刻膠發生化學反應，將其分解為氣態產物，大大縮短了去除時間，提高了生產效率。
高效清洗芯片表面：對于芯片表面的污染物，微波等離子體可以在短時間內實現全方位的清洗。等離子體在電磁場作用下均勻分布在反應腔室內，能夠迅速與表面雜質發生作用，快速完成清洗過程。
2、精確控制
精準刻蝕：在半導體制造的刻蝕工藝中，微波等離子表面處理設備可以通過精確控制微波功率、氣體流量、反應時間等參數，實現對刻蝕深度、形狀和尺寸的高精度控制。能夠滿足先進半導體工藝對微小尺寸結構的刻蝕要求，例如在制造納米級晶體管時，可精準地刻蝕出所需的溝道和電極結構。
均勻性好：微波等離子體在反應腔室內具有良好的均勻性，能夠確保在整個晶圓表面實現一致的處理效果。無論是晶圓的中心區域還是邊緣區域，都能得到相同程度的清洗、刻蝕或沉積，提高了產品的一致性和良品率。
3、表面處理效果好
深度清潔：微波等離子體中的高能粒子能夠深入到半導體材料表面的微小孔隙和溝壑中，去除傳統方法難以觸及的雜質和污染物，達到深度清潔的效果，為后續的工藝步驟提供了更加潔凈的表面，有利于提高半導體器件的性能和穩定性。
表面活化：可以使半導體表面產生大量的活性位點，增強表面的化學反應活性。在后續的金屬沉積、鍵合等工藝中，能夠提高金屬與半導體之間的結合力，以及芯片與封裝材料之間的鍵合強度，提升器件的可靠性。
4、材料兼容性強
多種材料處理：可以適用于多種半導體材料及其相關的輔助材料，如硅、鍺、碳化硅、氮化鎵等半導體襯底材料，以及光刻膠、金屬電極材料、絕緣介質材料等。能夠針對不同材料的特性，通過調整工藝參數實現有效的處理，滿足半導體制造中復雜的材料處理需求。
低溫處理優勢：在一些對溫度敏感的材料處理過程中，微波等離子表面處理設備可以在相對較低的溫度下實現高效的處理。避免了高溫對材料性能的影響，例如對于一些有機材料或易受熱損傷的半導體結構，低溫等離子體處理能夠在不損害材料性能的前提下完成表面處理任務。
5、環境友好
減少化學試劑使用：與傳統的濕法化學處理工藝相比，微波等離子表面處理設備在半導體制造中的應用大大減少了化學試劑的使用量。這不僅降低了化學廢液的產生和處理成本，還有助于減少對環境的污染，符合綠色制造的發展趨勢。
低排放：微波等離子體處理過程中產生的廢氣主要是經過反應后的無害氣體或易于處理的氣態產物，相較于一些傳統工藝產生的含有重金屬、有機物等有害物質的廢氣，更容易進行凈化處理，降低了對大氣環境的污染。
6、集成性好
易于集成到生產線：微波等離子表面處理設備體積相對較小，且操作和控制較為靈活，能夠方便地集成到半導體制造的自動化生產線中。與其他工藝設備如光刻機、刻蝕機、鍍膜機等實現無縫對接，實現連續化、自動化的生產流程，提高生產效率和生產質量的穩定性。
親，如果您對等離子體表面處理機有需求或者想了解更多詳細信息，歡迎點擊普樂斯的在線客服進行咨詢，或者直接撥打全國統一服務熱線400-816-9009，普樂斯恭候您的來電！
